Стенд сх/разв мобильный, 3D для грузовых автомобилей. T7204HT MC2

• Производители: ТехноВектор
• Модель: T7204HT MC2
• Доступность: Под заказ
  Подобрать аналог?

• 1 207 000р.

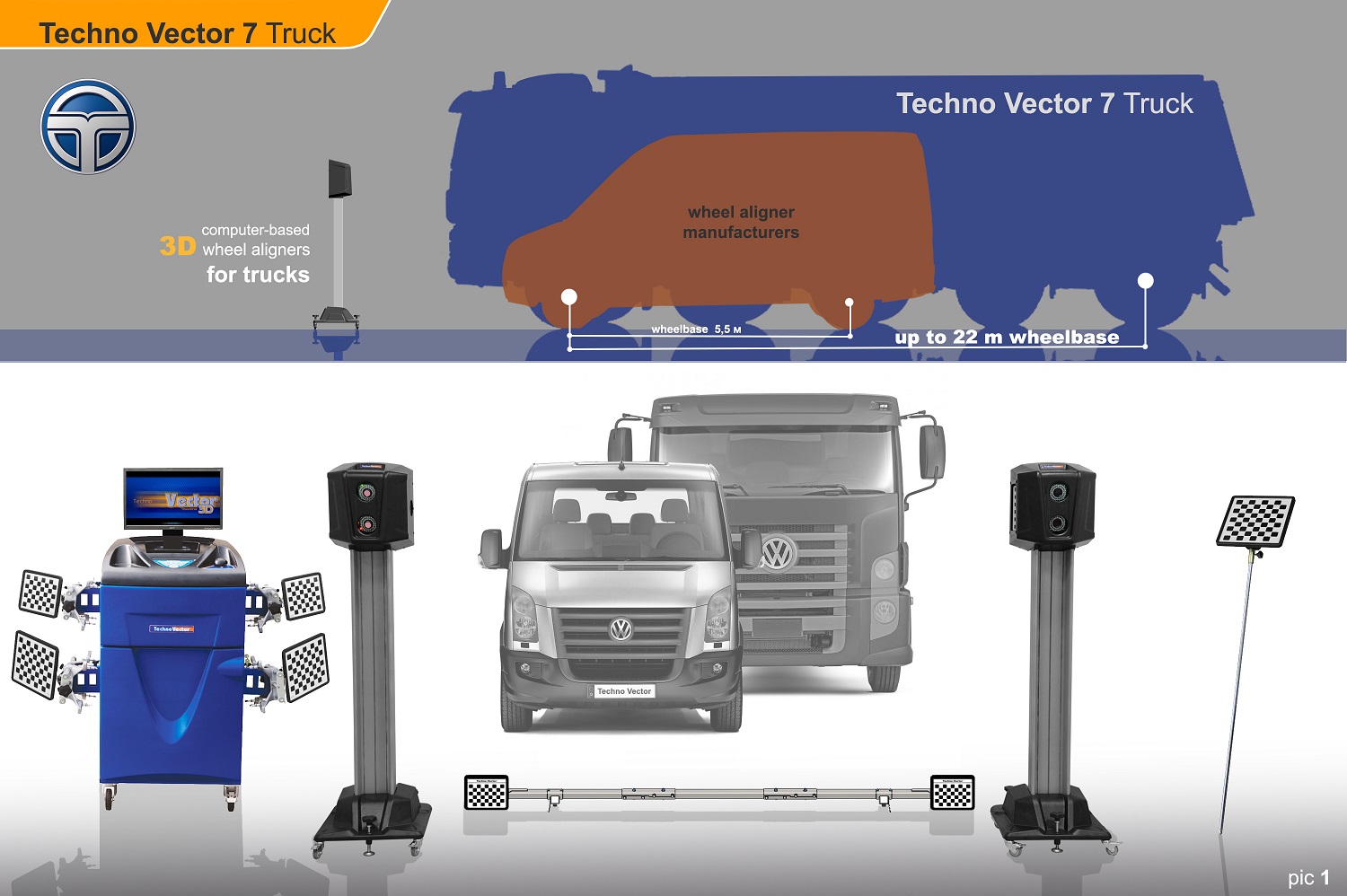

Техно Вектор 7 с технологиями 3D для грузовых автомобилей. Стенды развал схождения для грузовых автомобилей и автобусов с длиной колесной базы до 16 м.

Оборудование Техно Вектор 7 Truck — первый в мире 3d сход развал для грузовиков, три модификации оборудования для регулировки развал схождения. Они различаются между собой типом компьютерной стойки и некоторыми другими характеристиками.

Стенды развал схождения для грузовых авто «Техно Вектор» имеют следующие преимущества:

•сквозной проезд, что упрощает работу с грузовиками и автобусами при проверке схода развала;

•если углы постановки колес нарушены (неверный развал и пр.), биение компенсируется прокаткой;

•развал схождение регулируется для грузового транспорта с длиной колесной базы до 16 м;

•удобное программное обеспечение для регулировки развала, углов постановки колес. Регулярные обновления являются бесплатными;

•3d регулировка развала схождения для грузовиков и автобусов выполняется быстро и с максимально высокой точностью.

 Обращаясь к нам, вы получаете стоимость от производителя, индивидуальный подбор оборудования для регулировки развала и других параметров постановки колес.

Наши сотрудники помогут подобрать решение, которое будет соответствовать всем техническим требованиям конкретного автосервиса или шиномонтажа.

Оборудование для развала схождения поставляется в сжатые сроки. Дополнительно вы можете заказать услуги по монтажу, настройке, вводу оборудования для регулировки развала в эксплуатацию.

Техно Вектор — это качественная, быстрая и точная регулировка схода развала. Наше оборудование для регулировки развала схождения находится на гарантии производителя, поставляется с предустановленным удобным и функциональным ПО.

Обращайтесь! Стенды Техно Вектор 7 с технологией 3D для грузовых автомобилей предназначены для измерения и регулировки углов установки колес грузовых автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Стенд позволяет производить измерение грузовых автомобилей с колесной базой до 16 метров. Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

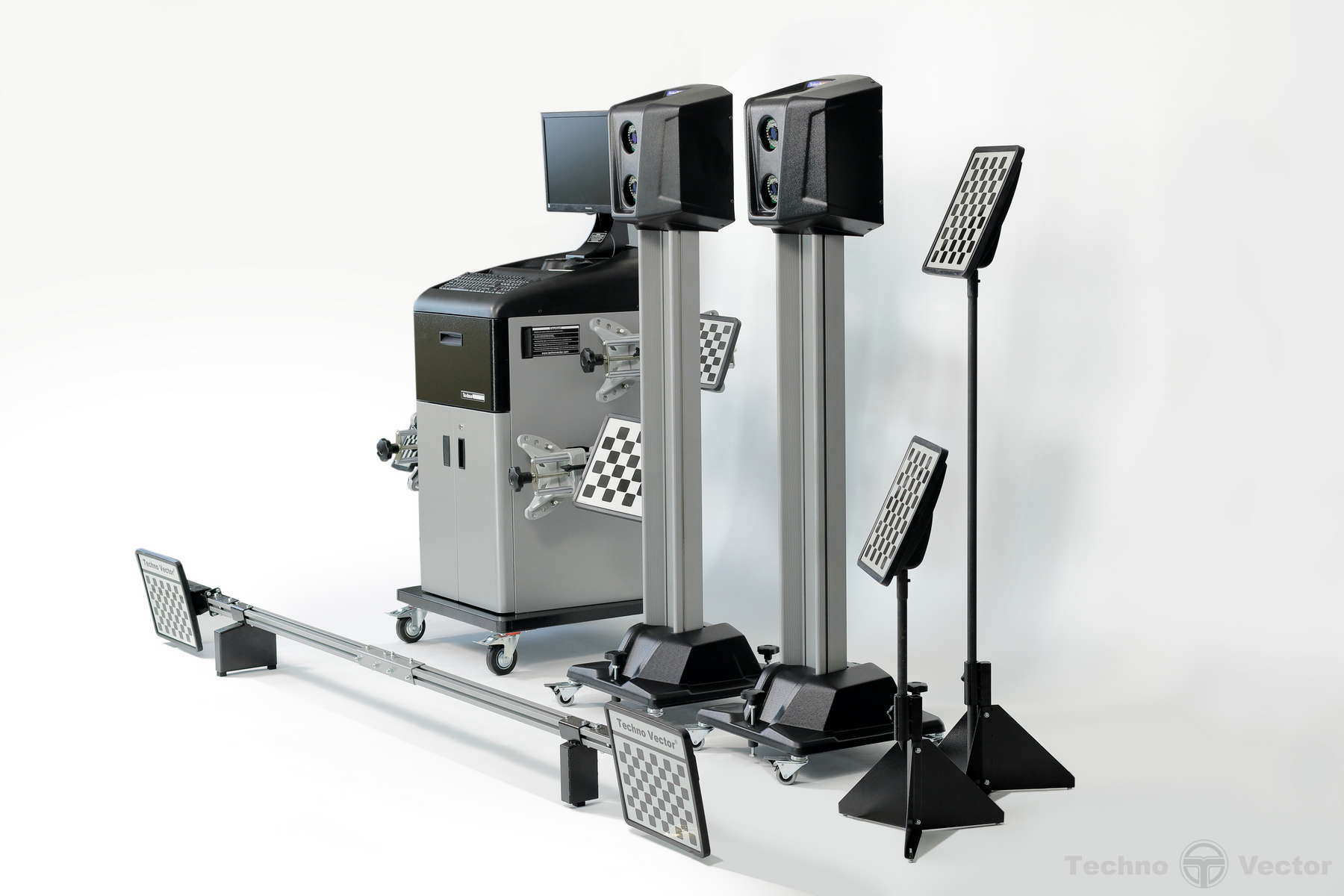

Стенды содержат следующие основные элементы:

1.Компьютерная стойка

◦эргономичная рабочая панель управления; ◦полноразмерная клавиатура;

◦беспроводной пульт управления;

◦современный, высокопроизводительный процессор;

◦21,5 дюймов LCD цветной широкоформатный монитор;

◦цветной струйный принтер;

◦программное обеспечение Техно Вектор с трехмерной визуализацией.

2.Самоцентрирующиеся захваты колес. Самоцентрирующиеся колесные адаптеры работают с колесными дисками до 24”.

3.Мишени. Пассивные отражатели без содержания электронных элементов, состоящие из:

◦плоских мишеней с градиентным рисунком, покрытым защитным слоем;

◦прочного ударо-защищенного корпуса.

4.Специальная мишень-щуп. Специальная мишень-щуп позволяет быстро и точно производить измерение положения рамы грузового автомобиля для определения центральной линии автомобиля.

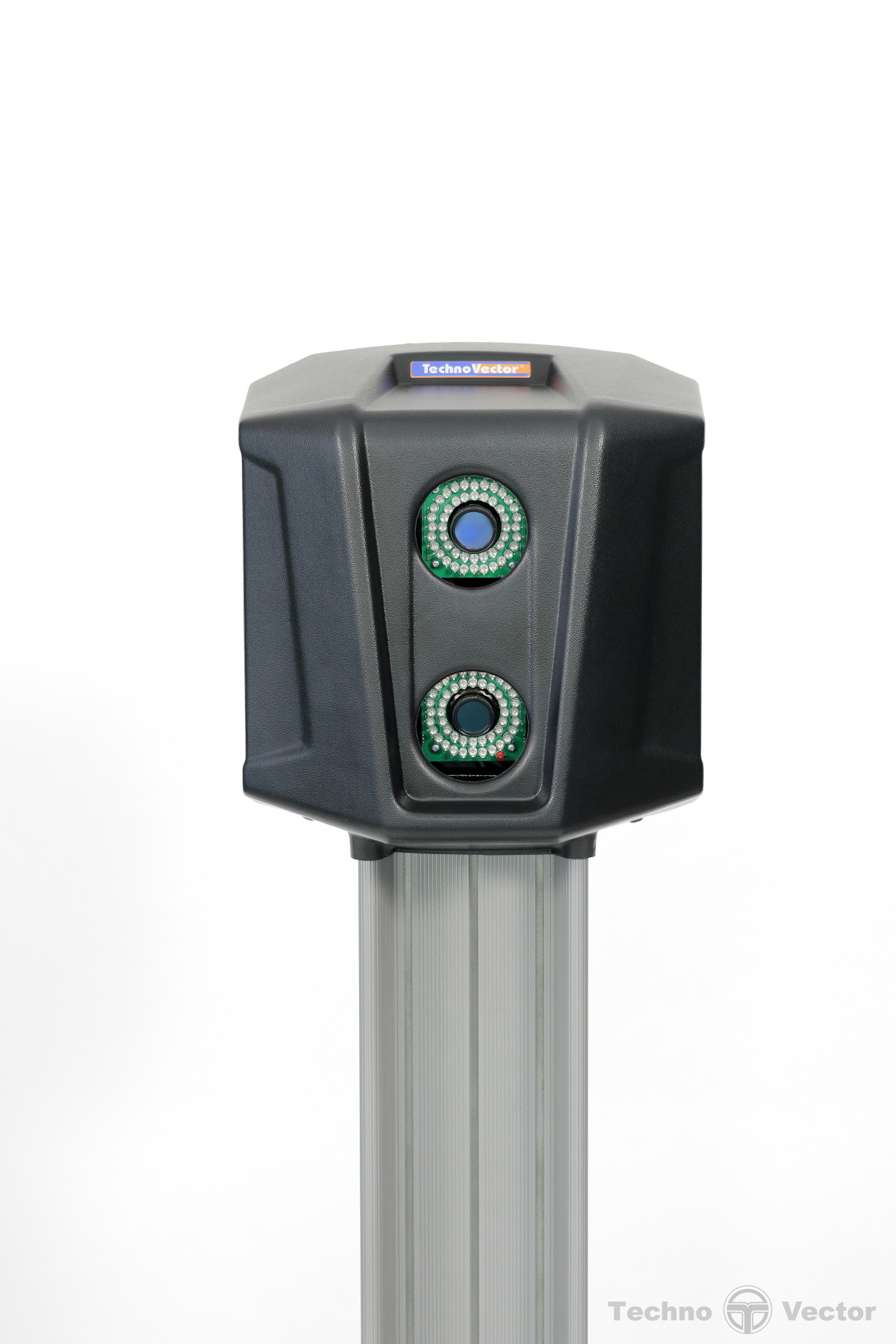

5.Система машинного зрения. Корпуса системы машинного зрения представляют собой вертикальные стойки, оснащенные прецизионными сетевыми камерами с высококачественными матрицами. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP. Такое расположение системы машинного зрения позволяет учесть индивидуальные особенности конкретного рабочего места, а так же обеспечивает возможность сквозного проезда. Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, и положение мишени-щупа, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

6.Программное обеспечение Вектор 3D. Операционная система - лицензионная Microsoft Windows 10. Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране. Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой. Программное обеспечение включает расширенную систему управления отчетами.

7.Комплект вспомогательных устройств и приспособлений.

Аксессуары "Техно Вектор 7 Truck"

Система машинного зрения 1

Компьютерная стойка 1

Электронный блок 1

Мишени с градиентным рисунком 4

Самоцентрирующийся колесный адаптер (захват) 4

Стопор руля 1

Упор для тормоза 1

Поворотная платформа 2

Приемник пульта дистанционного управления 1

Пульт дистанционного управления 1

Руководство по эксплуатации 1

Струйный цветной принтер 1

Мишень-щуп 1

Серия Truck. Серия стендов для регулировки углов установки колес грузовых автомобилей.

Количество камер. Четыре измерительные камеры на подвижных стойках.

Типы камер. Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.

Тип монтажа. Напольный. Две стойки.

Компьютерная стойка T - серия

Применяемость. Яма

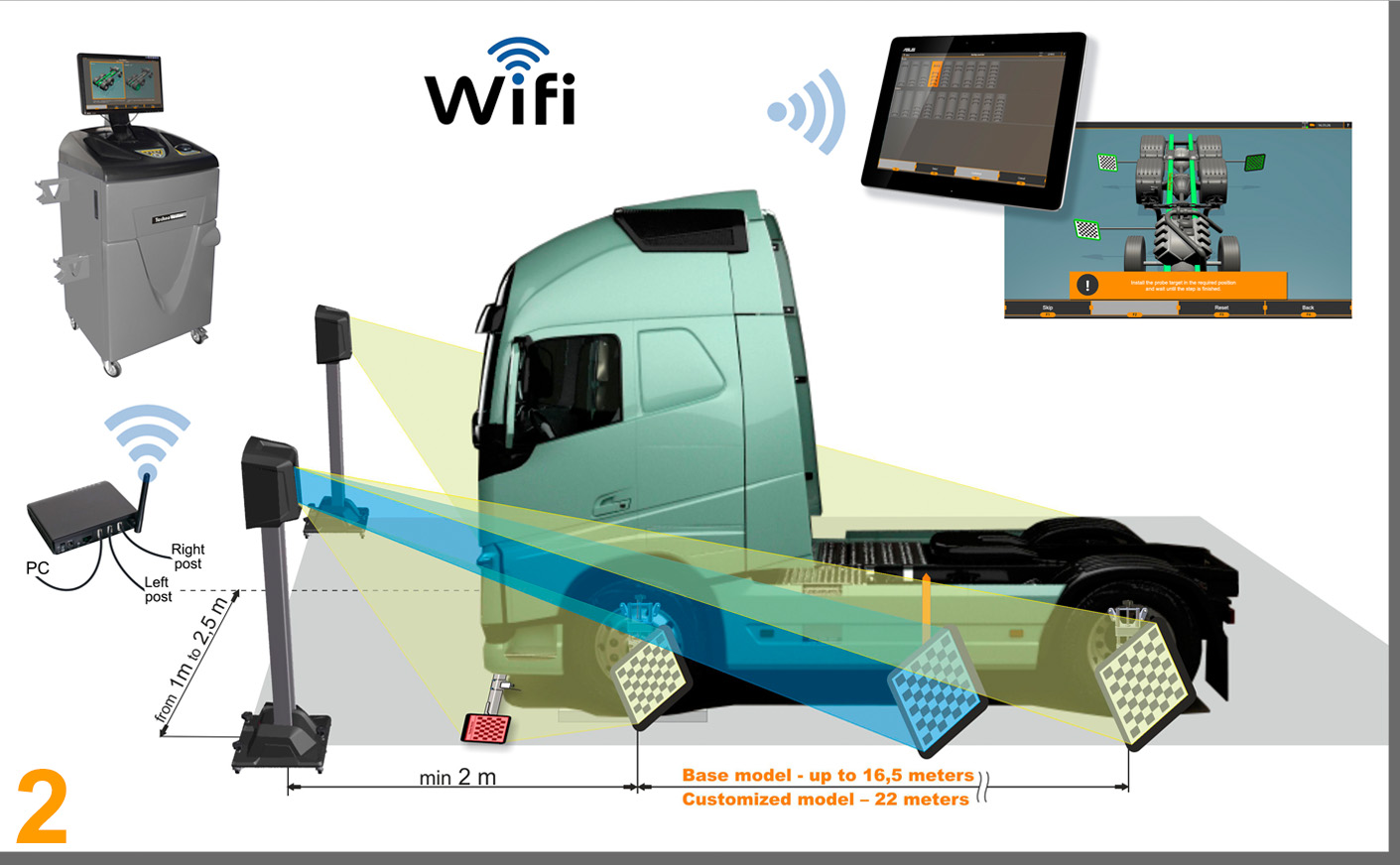

Расстояние от камер до центра передних поворотных платформ 2000 - 3500 мм

Основные преимущества:

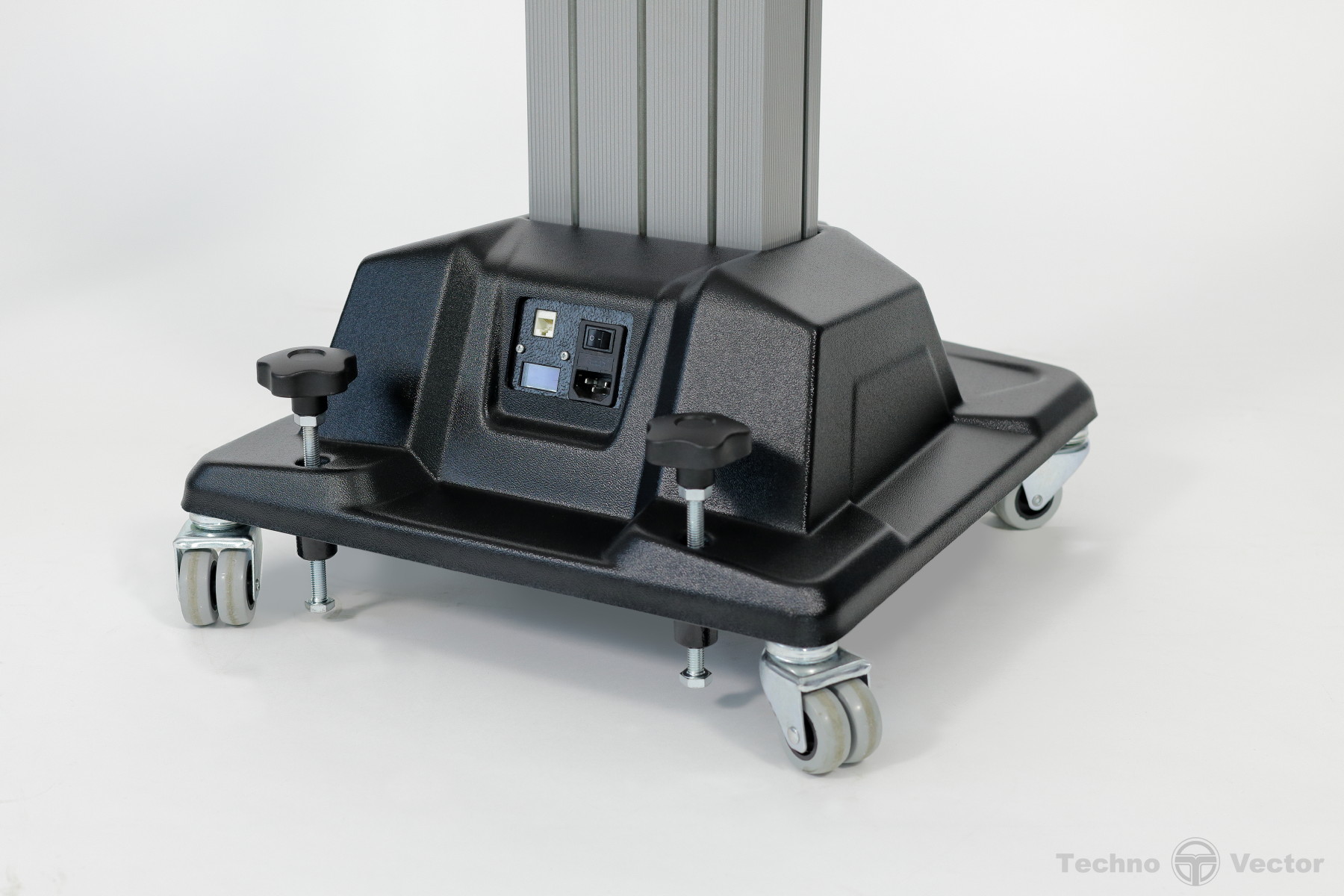

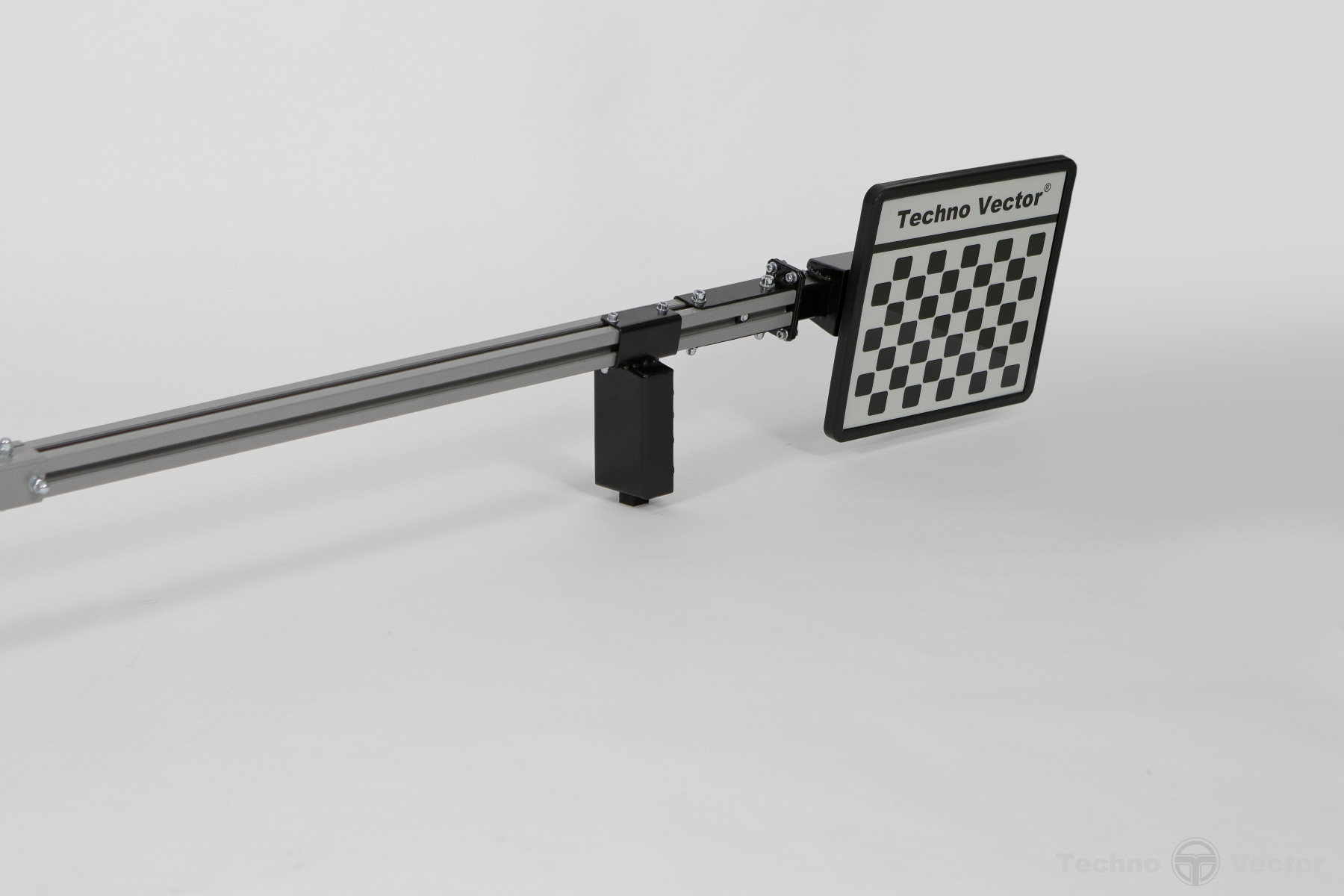

•Мобильное исполнение с референсным валом для вычисления взаимного положения блоков камер относительно друг друга

• Свободное перемещение между рабочими местами автосервиса

• Позволяет освободить рабочее место перемещением стенда на место хранения

• Не требуется калибровка после перемещения

• Обеспечивается сквозной проезд грузовых автомобилей

• Отсутствуют провода передачи данных

• Интеллектуальная система энергосбережения и аккумуляторы повышенной емкости обеспечивают до 10 часов непрерывной автономной работы камер

• Возможность постоянного подключения проводов питания и передачи данных для эксплуатации в режиме 24/7.

В случае необходимости измерения контрольных точек рамы в районе переднего бампера расстояние от камер до передних поворотных платформ должно быть не менее 3000 мм.

Техно Вектор 7 TRUCK — серебряный призер A Design Award!

Стенд схода-развала Техно Вектор 7 TRUCK с 3D-технологией получил премию «A’ Design Award & Competition» 2016-17. Жюри отметило его в номинации «Инженерное и техническое проектирование», присудив серебряную награду. A Design Award — одна из самых престижных в мире премий в дизайнерской сфере. В конкурсе участвовали 1958 претендентов из 98 государств, всего рассматривалось 97 номинаций в разных дисциплинах дизайна. Премия A Design Award символизирует профессионализм, мастерство, новаторский подход к разработкам.

Установка и пусконаладка:

Пусконаладочные работы и калибровку камер на площадке стендов Техно Вектор 7 производят специалисты сервисного центра компании "Автоспецинструмент", имеющие сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

Габариты и транспортировка. Стенды ТехноВектор доставляются в специальной таре, количество мест и габариты приведены:

Картонная коробка (монитор)* 560 x 110 x 420 3.5 кг

Картонная коробка (захваты) 590 x 300 x 520 17.3 кг

Картонная коробка (принтер)* 470 x 190 x 370 3 кг

Картон (стойка компьютерная Light) 630 x 510 x 1285 60.1кг

Пленка (поворотная опора Truck) 510 x 430 x 24 21.2 кг

Пленка (поворотная опора Truck) 510 x 430 x 24 21.2  кг

Ящик фанерный 1800 x 585 x 615 104кг

Ящик фанерный 1800 x 585 x 615 104 кг

Вес БРУТТО : 334.3 кг.

Объем: 1.91 m3

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).

При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
