Стенд сх/разв 3D. ТЕХНОВЕКТОР 7204 TAS

• Производители: ТехноВектор
• Модель: 7204 TAS
• Доступность: Под заказ
  Подобрать аналог?

• 969 000р.

Tехно Вектор 7 - новейший 3D стенд "сход-развал" компании Технокар.

Система машинного зрения может состоять из 2-х или 4-х видеокамер. Ключевое преимущество - технология WideScope, не имеющая аналогов в мире.

Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний). Измерение может производиться на уровне пола. Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.

Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.

СИСТЕМА МАШИННОГО ЗРЕНИЯ WIDESCOPE.

Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP.

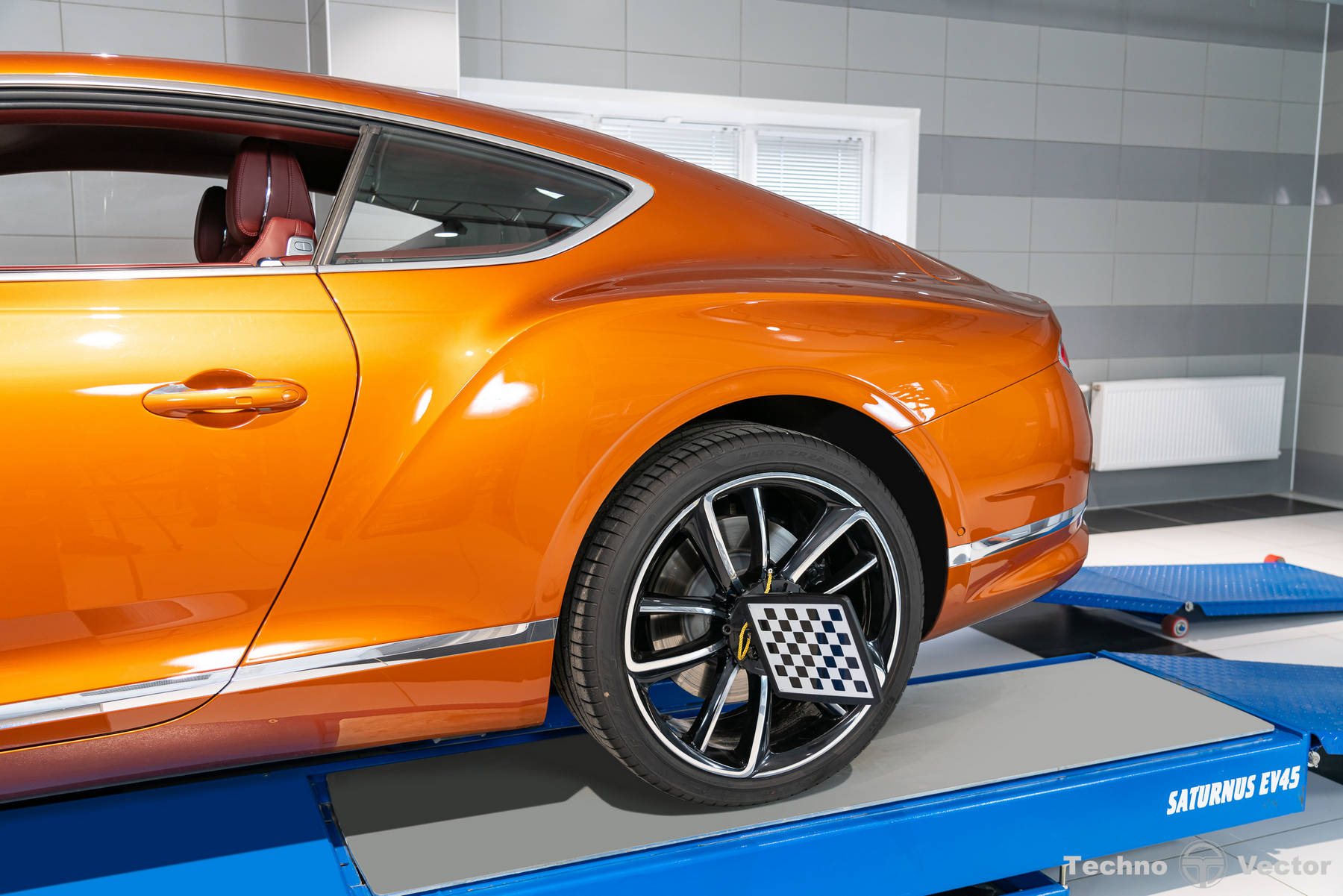

Стенды Техно Вектор 7 с технологией 3D предназначены для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров.

Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.

СТЕНДЫ СОДЕРЖАТ СЛЕДУЮЩИЕ ОСНОВНЫЕ ЭЛЕМЕНТЫ:

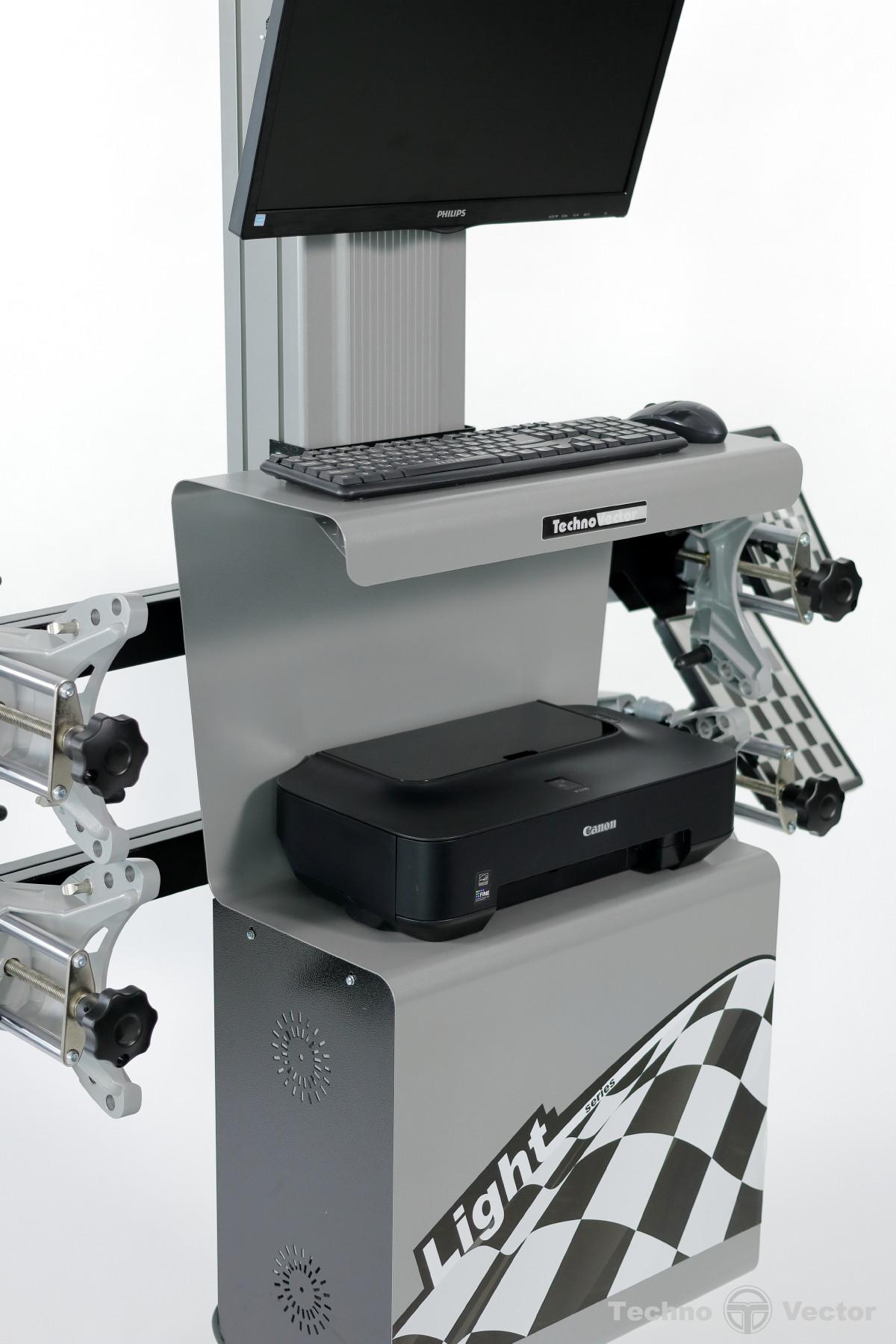

1.Компьютерная стойка

эргономичная рабочая панель управления;

полноразмерная клавиатура;

беспроводной пульт управления;

современный, высокоскоростной процессор;

21,5 дюймов LCD цветной широкоформатный монитор;

программное обеспечение Техно Вектор с трехмерной визуализацией.

2.Самоцентрирующиеся захваты колес

Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

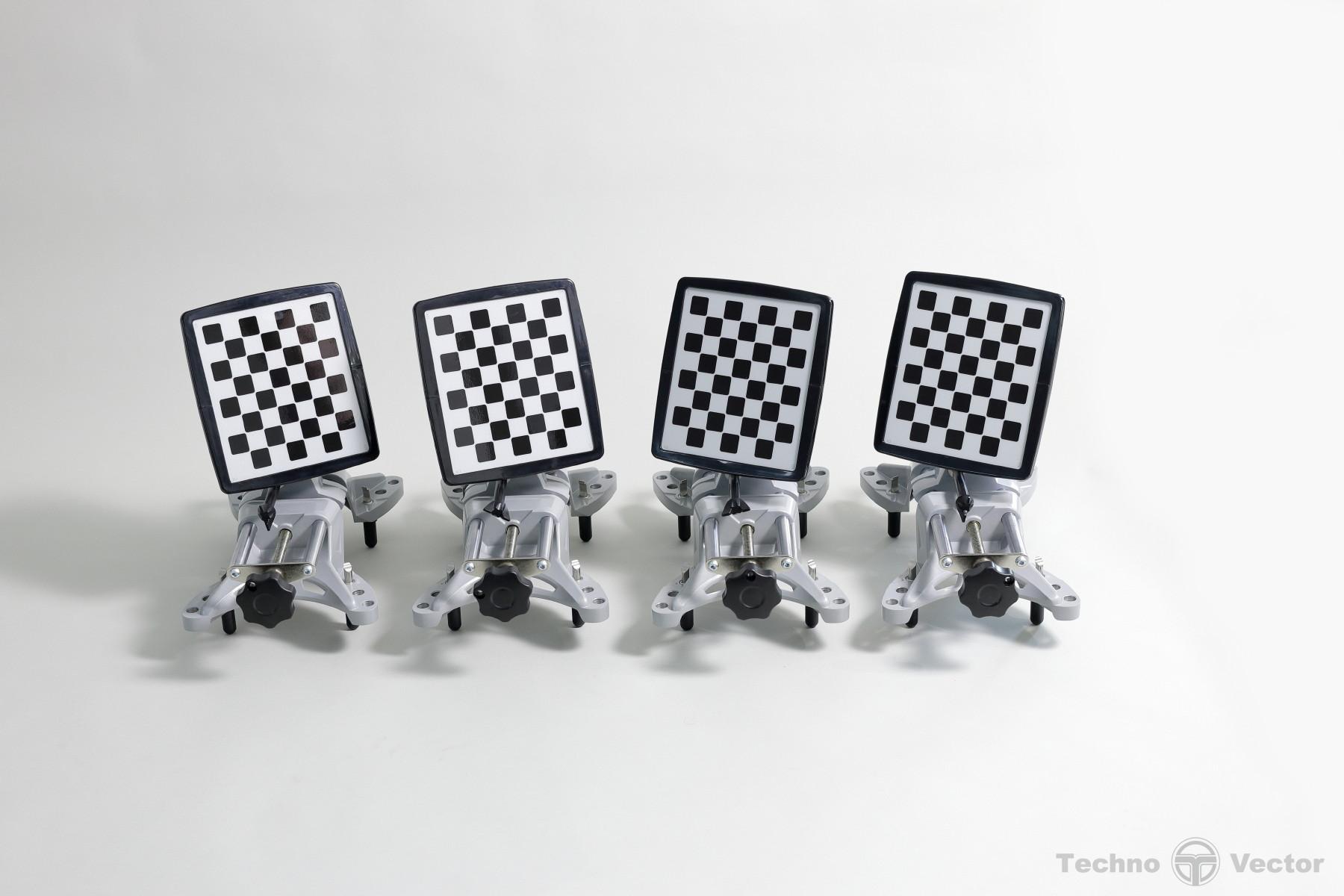

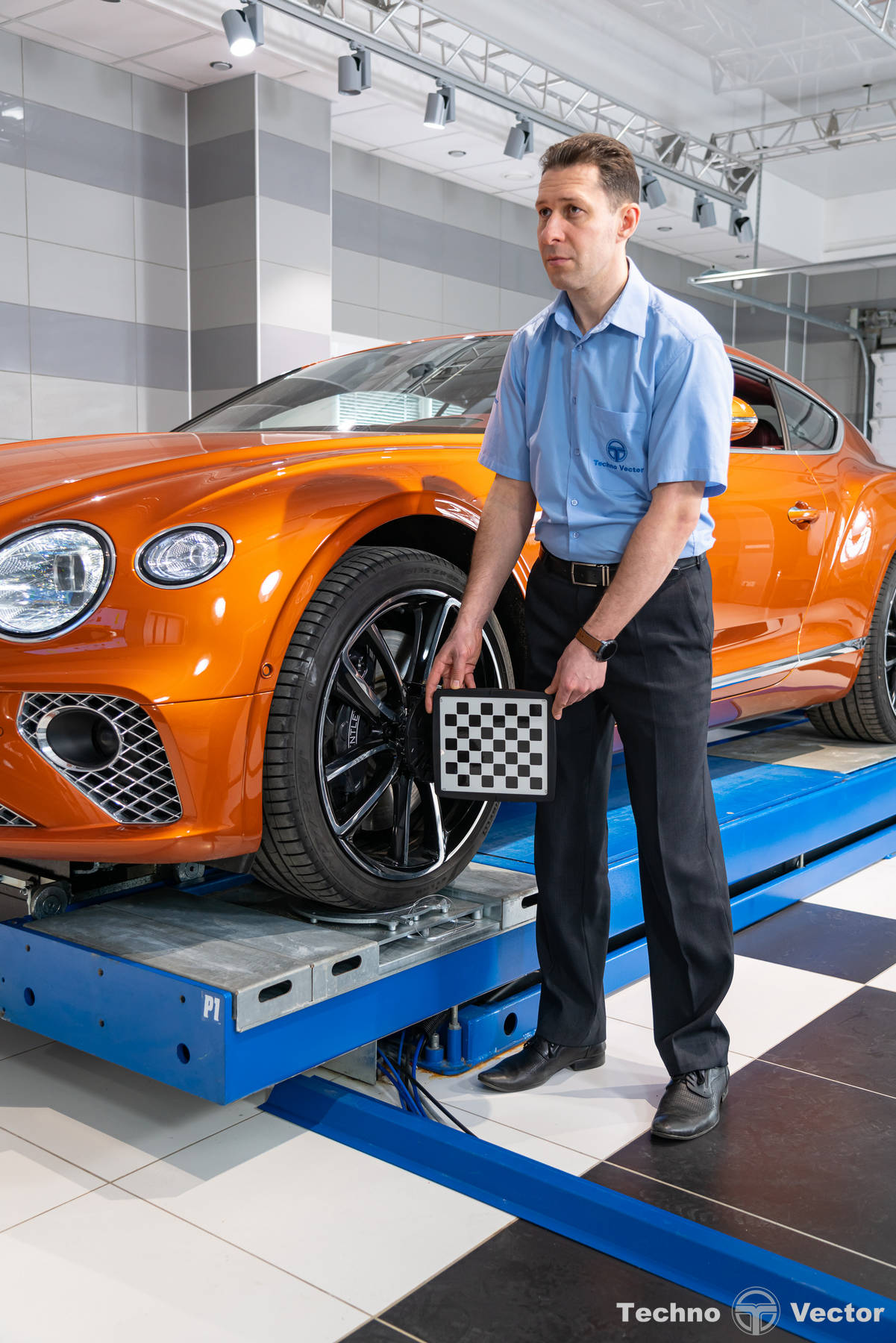

3.Мишени

Пассивные отражатели без содержания электронных элементов, состоящие из: плоских мишеней с градиентным рисунком покрытые защитным слоем; прочного ударо-защищенного корпуса.

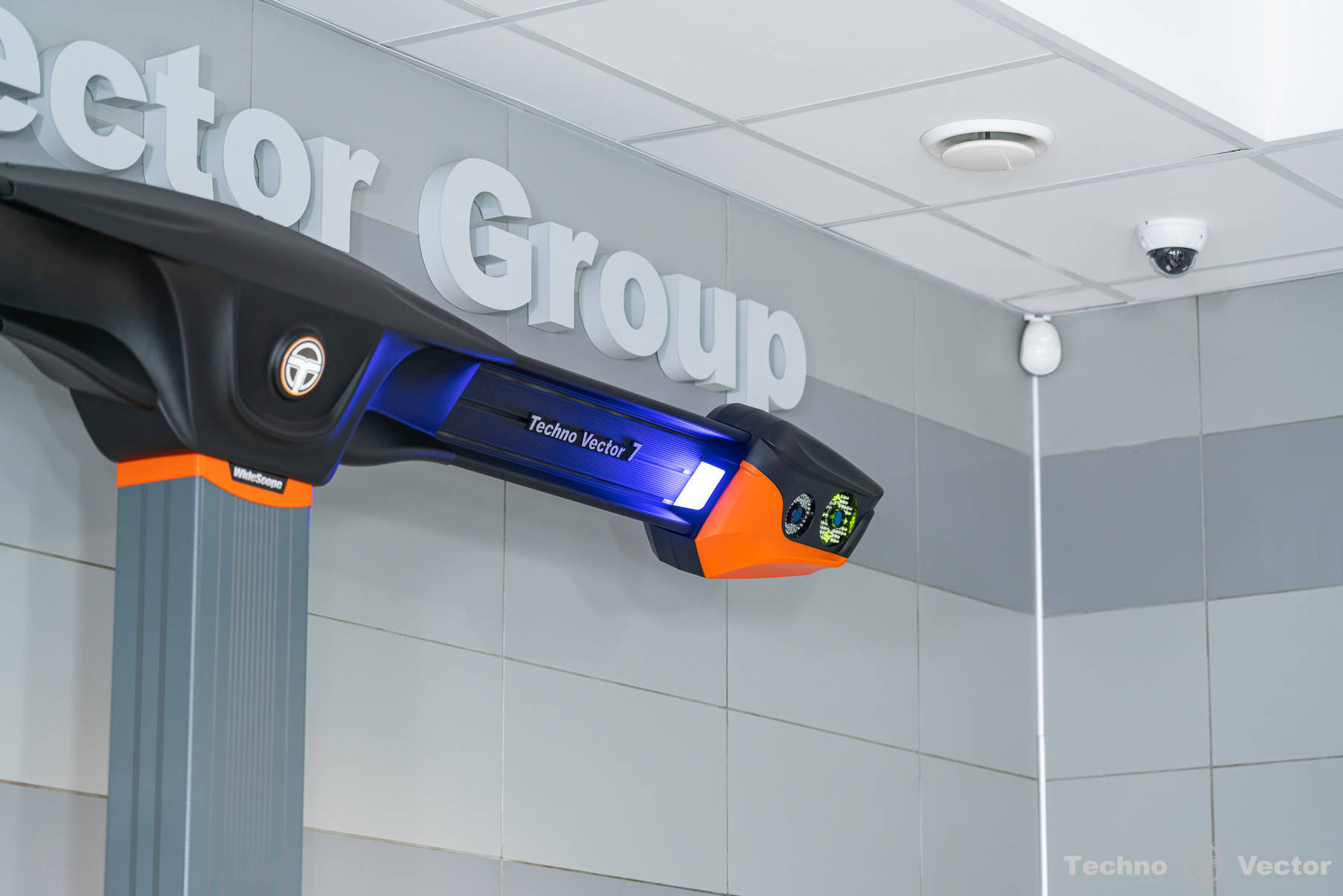

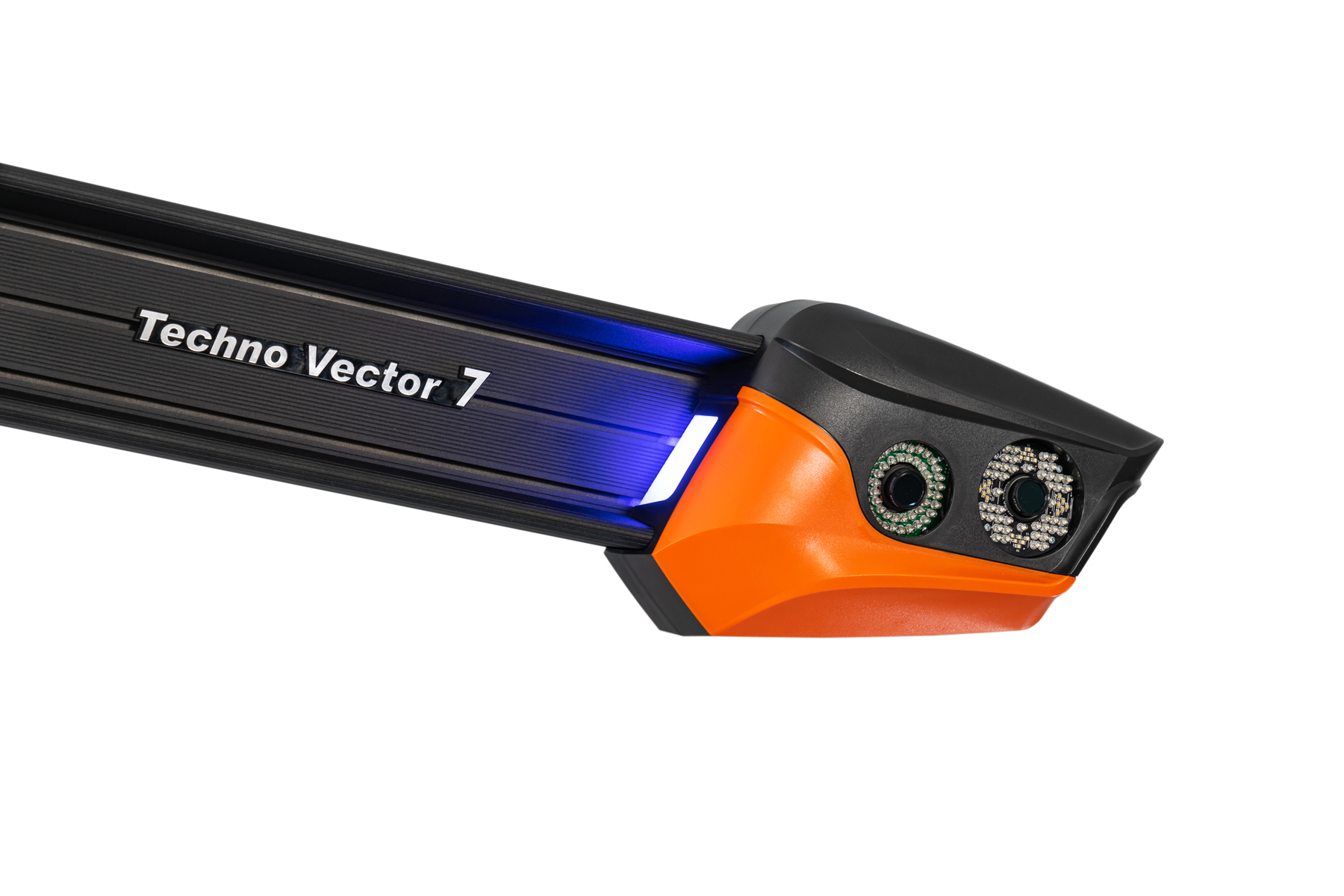

4.Система машинного зрения

Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.

Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.

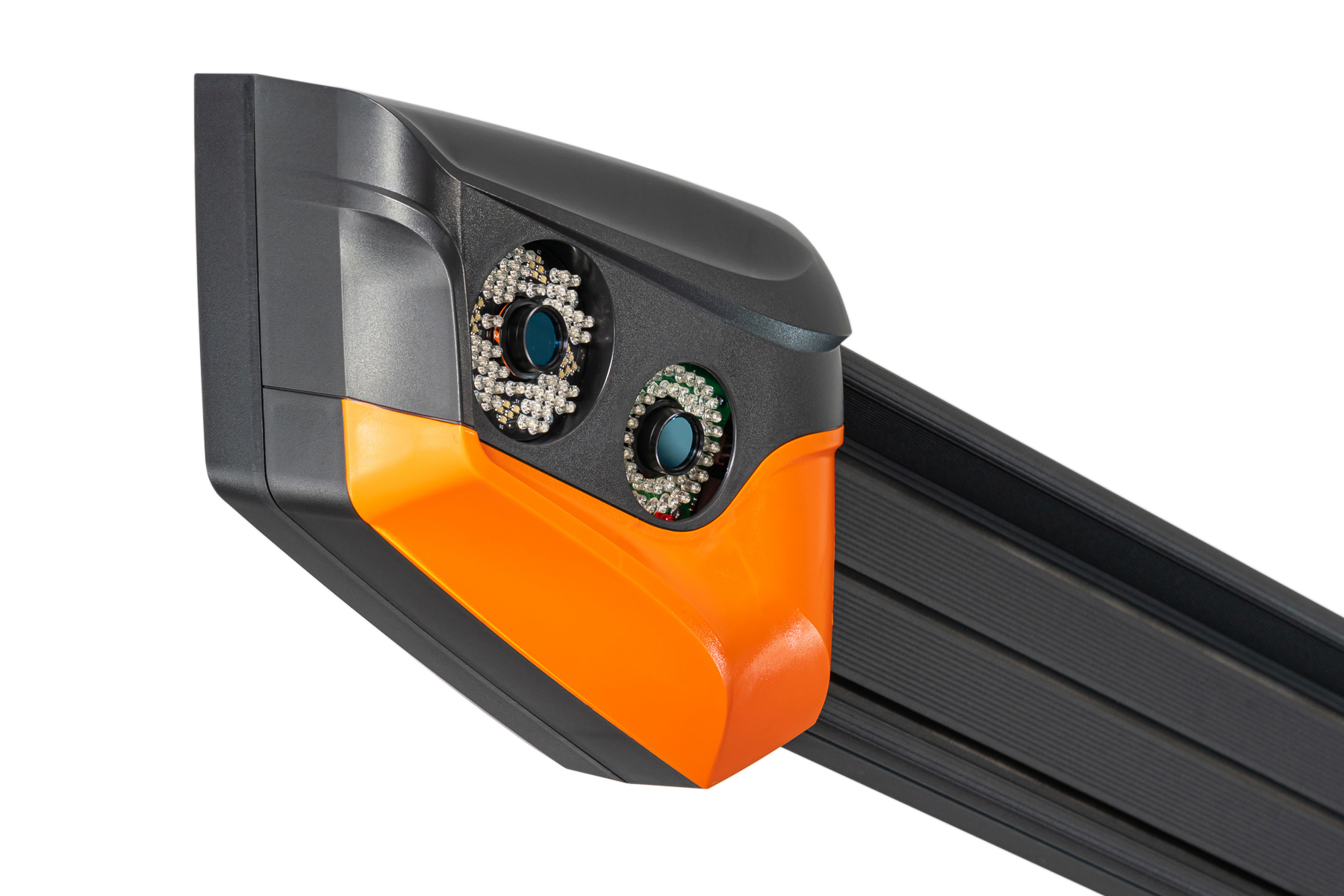

Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.

Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.

WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.

5. Программное обеспечение. Вектор 3D Операционная система - лицензионная Microsoft Windows 10.

Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.

Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.

В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.

Программное обеспечение включает расширенную систему управления отчетами.

Серия PRO. Серия стендов сочетающих в себе лаконичный дизайн с высокими потребительскими качествами.

Количество камер Четыре неподвижные камеры.

Типы камер Две видеокамеры по 1,3 Мп и две видеокамеры по 5 Мп.

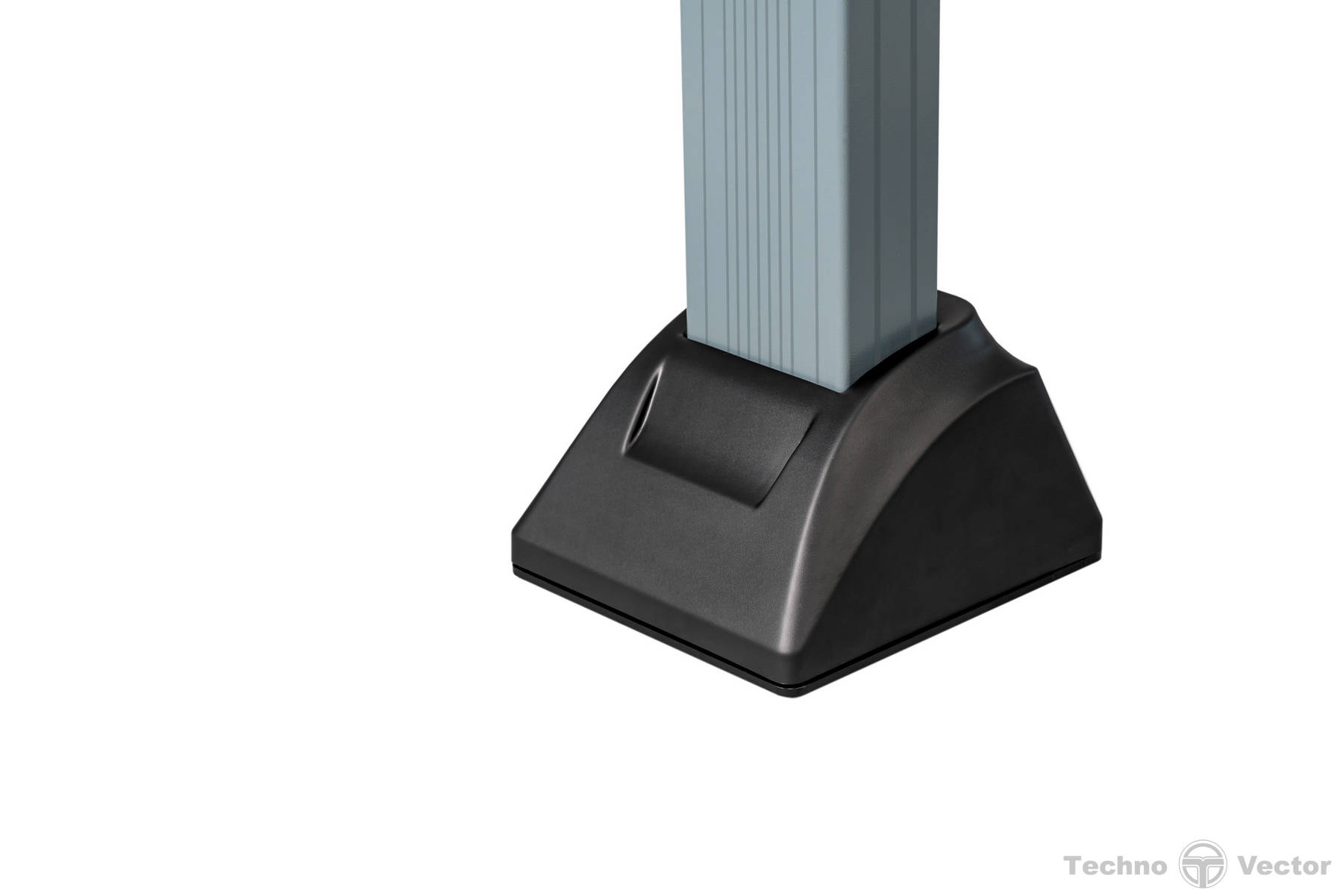

Тип монтажа Напольный. Т-образная стойка

Компьютерная стойка Облегченная. Крепится на столб.

Применяемость Подъемник

Расстояние от камер до центра передних поворотных платформ 1200 - 3500 мм

Основные преимущества:

Четырехкамерная конфигурация позволяет использование подъемника по всей его высоте. *

Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**

* При монтаже на расстоянии более 2200мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700мм.

** Только при измерении в плоскости автомобиля.

Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

ФУНКЦИОНАЛЬНЫЕ ОСОБЕННОСТИ:

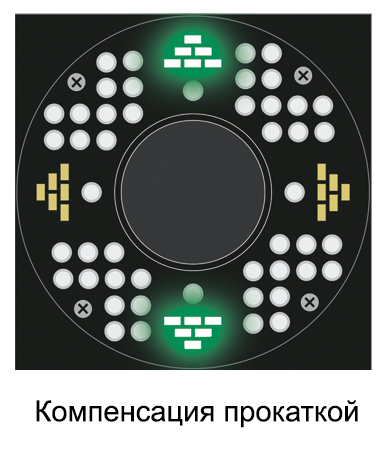

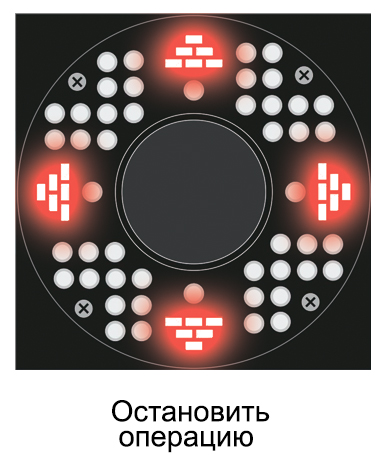

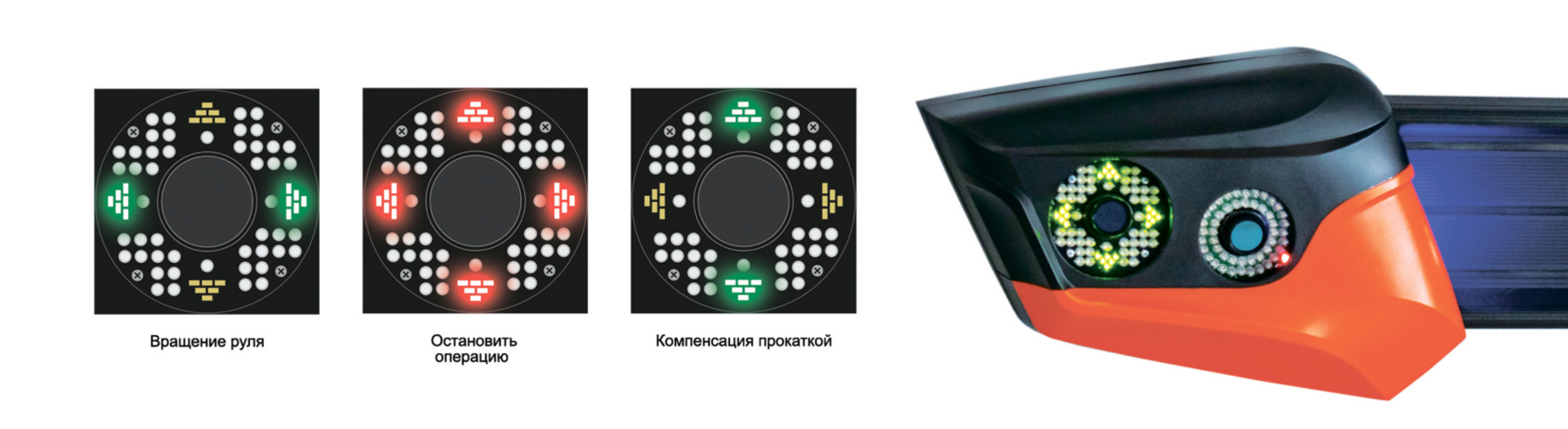

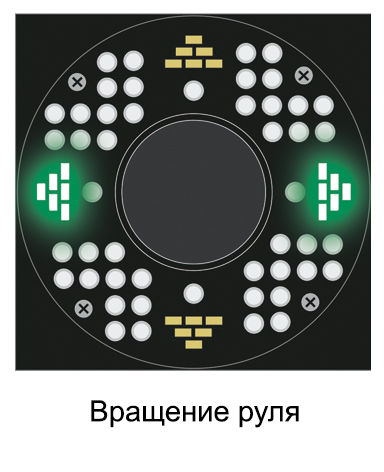

Дополнительные информационные дисплеи для отображения символьных подсказок оператору. Дополнительные дисплеи помогают мастеру при работе со стендом в случае перекрытия экрана монитора подъемником или машиной.

УСТАНОВКА И ПУСКОНАЛАДКА: Пусконаладочные работы и калибровку камер на площадке стендов Техно Вектор 7 производят специалисты сервисного центра компании "Автоспецинструмент", имеющие сертификат на установку и пусконаладочные работы стендов Техно Вектор.

Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов). При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования.

Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.

Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.

Изображения и цвет товара, могут отличаться от реального внешнего вида. Комплектация и габариты также могут быть изменены производителем без предварительного уведомления. Также обратите внимание на то, что все приведенные выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.

За более подробной информацией о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам отдела продаж.

Нужно указать идентификатор продукта.

А так же внедрены новые функции: Для владельцев автомобилей

- Получение отчёта по QR-коду на мобильные устройства*

- Мобильное приложение для смартфонов*

Для удобства работы на стендах Техно Вектор:

- Автоматическое распознавание автомобильных номеров**

- Автозаполнение данных заказа по номеру автомобиля**

- Трансляция параметров регулировки на смартфон или планшет*

* - бесплатно

** - данные функции доступны бесплатно на пробный период для стендов (требуется подключение стенда к Интернету):

Техно Вектор 7 серии PRO - 1 месяц с момента покупки

Техно Вектор 7 серии Premium - 1 год с момента покупки

Техно Вектор 8 - 1 год с момента покупки

Принтер не входит в комплектацию и поставляется опционально.
