SIVER T стенд для правки рам грузовых автомобилей

• Производители: SIVER
• Модель: T
• Доступность: Под заказ
  Подобрать аналог?

• 4 429 800р.

Напольный стапель «SIVER T» предназначен для исправления геометрии рам крупнотоннажного коммерческого автотранспорта.

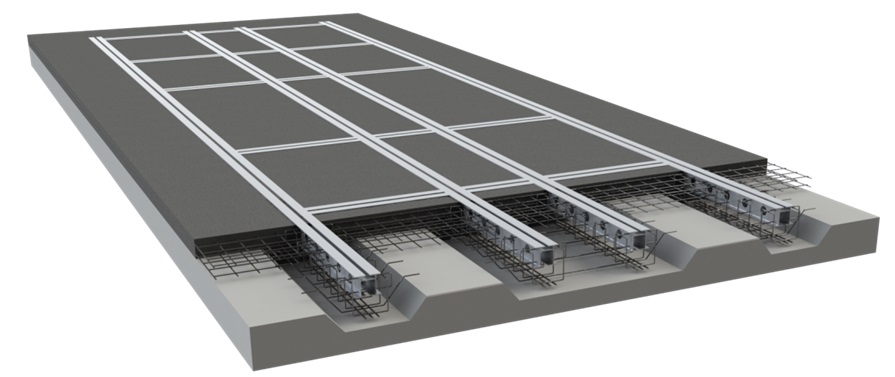

Основу стенда составляет модульная рама, которая собирается с помощью крепежных деталей и монтируется в подготовленный приямок заподлицо с бетонным полом.

Силовыми элементами стенда Сивер Т являются горизонтальные силовые устройства и вертикальные домкраты. В дополнение к ним могут использоваться горизонтальные упоры и цепи с фиксаторами на раме. Оборудование имеет сертификат соответствия требованиям безопасности.

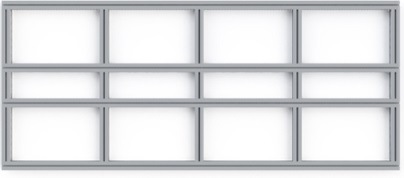

 Устройство напольной рамы.  Размер рамы стенда Сивер Т – 16 х4,7 м (возможно увеличение/уменьшение длины по дополнительному запросу)

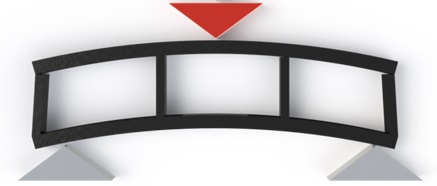

Исправление в горизонтальной плоскости. Для исправления перекоса рамы в горизонтальной плоскости необходимо приложить усилие, которое создается «горизонтальным силовым устройством», с противоположной стороны установить опорные точки. Для регулировки высоты приложения усилия служат «силовые треугольники», которые устанавливаются как на горизонтальное силовое устройство, так и на упоры.

Горизонтальное силовое устройство.

Удобные колеса для перемещения.

Съемная ручка.

Комплект анкеров.

Усилие гидроцилиндра – 20 тонн.

Ход штока- 28 см.

Шаг установки силовых адаптеров - 80 мм.

В комплекте - 2 шт.

Горизонтальный упор.

Удобные колеса для перемещения.

Съемная ручка.

Комплект анкеров.

В комплекте - 1шт.

Набор силовых упоров с комплектом фиксаторов.

Треугольник большой - 3 шт.

Треугольник малый - 2 шт.

Удлинитель - 2 шт.

Болт с гайкой - 6 шт.

Палец - 14 шт.

Исправление в вертикальной плоскости

Перекосы рамы в вертикальной плоскости исправляются при помощи «вертикального силового устройства», при этом фиксация рамы осуществляется при помощи цепей и роликов.

Вертикальный домкрат.

Оснащен подпружиненными колесами для быстрого и удобного перемещения.

Минимальная высота – 500 мм

Максимальная высота – 1126 мм

Ход штока – 30мм

Шаг регулировки высоты – 50 мм

Усилие гидроцилиндра – 20 т.

В комплекте 2 шт.

Анкерные ролики.

Используются для фиксации рамы к рельсовой системе и для изменения направления вытяжки

Большой анкерный ролик – 2шт.

Малый анкерный ролик - 2шт.

Для исправление заломов рамы используются гидравлические струбцин. В комплекте поставляется струбцина с гидроцилиндром с усилием 10 т. Струбцина с усилием 20 т - поставляется опционально.

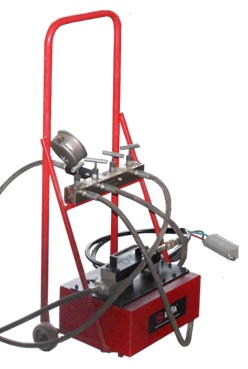

Пневмогидравлическая насосная станция.

Управление 4-мя гидроцилиндрами одновременно

Контроль усилия с помощью манометра

Рабочее давление 7-14 бар

Объем масляного бака 7,5 литров.

Башня для правки кабины.

Поставляется опционально.

Производитель оставляет за собой право вносить изменения в конструкцию и комплектацию изделий без предварительного уведомления!
