Ресивер РВ 500/10

• Модель: PB 500/100
• Доступность: В наличии

• 49 900р.

Вертикальный ресивер РВ 500/10 Бежецкого завода АСО рассчитан на объем 500 л и рабочее давление 10 атм, температура эксплуатации от - 20 до + 100 °C. Изготовлен из стали Ст3пс.

Принцип работы. Сжатый воздух поступает в ресивер от компрессора по воздухопроводу. При поступлении внутрь, сжатый воздух расширяется, что приводит к изменению скорости и охлаждению воздушного потока с выделением капельной влаги и масла. Присутствие влаги и масла в сжатом воздухе обусловлено влажностью атмосферного воздуха, поступающего для сжатия в компрессорную головку и способом смазки деталей шатунно-поршневой группы. Образующийся в процессе работы конденсат удаляется через сливную пробку.

Конструкция ресивера РВ 500/10 обеспечивает возможность проведения технического освидетельствования, обслуживания, ремонта, контроля состояния отдельных узлов и соединений. Манометр позволяет контролировать давление при обслуживании, а предохранительный клапан обеспечивает дополнительную безопасность эксплуатации. Благодаря высокому качеству материалов и подтвержденной расчетами прочности, ресивер может эксплуатироваться с заданными рабочими характеристиками в течение всего срока службы. Наружное покрытие - полиэфирная порошковая краска RAL 5010. Расчетный срок службы - 10 лет. Расчетное число циклов нагружения - 4,9 х 104.

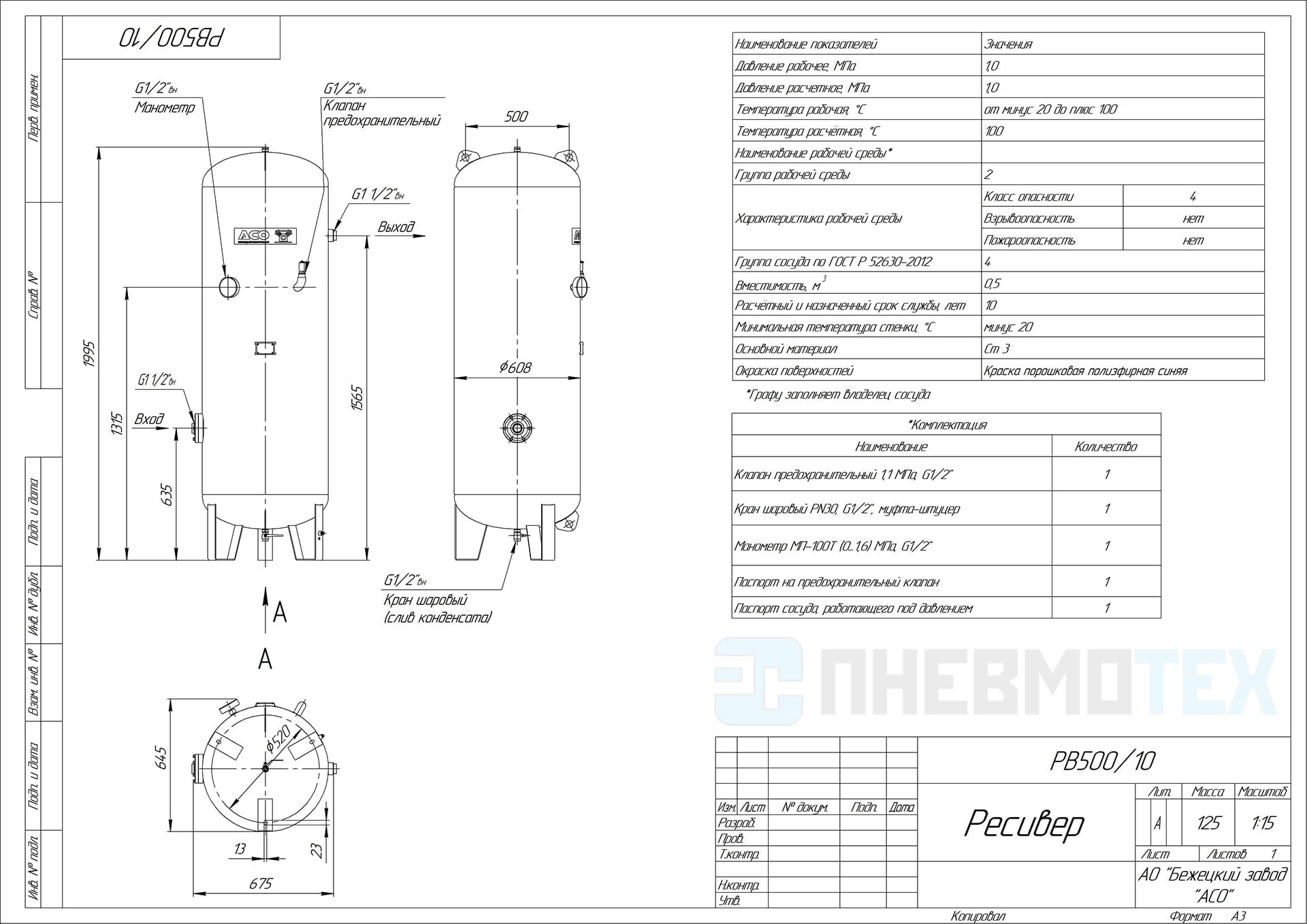

Конструкция представляет собой цельносварной воздухосборник из цилиндрической обечайки с приваренными эллиптическими днищами. Установлен на приваренных опорах. Для строповки при отгрузке и монтаже предусмотрены кронштейны.

Монтаж ресивера. Установка ресивера предполагается на открытых площадках в местах, исключающих скопление людей, или отдельно стоящих зданиях.

Допускается установка ресивера:

 в помещениях, примыкающих к производственным зданиям, при условии отделения их капитальной стеной;

 в производственных помещениях в случаях, предусмотренных проектом с учетом норм проектирования данных объектов в отношении сосудов, для которых по условиям технологического процесса или условиям эксплуатации невозможна их установка вне производственных помещений.

Установка ресивера должна обеспечить возможность осмотра, ремонта и очистки его с внутренней и наружной сторон. До начала монтажа необходимо:

•  проверить наличие комплекта технической и товаросопроводительной документации;


•  комплектность поставки в соответствии с технической и товаросопроводительной документацией;


•  проверить общее состояние ресивера на отсутствие повреждений, забоин, вмятин, деформаций, возникших при транспортировании и (или) хранении.

Монтаж ресивера предусматривает:

• установку и выверку ресивера на специальном фундаменте;


• монтаж трубопроводов;


• установку необходимой арматуры, контрольно-измерительных и предохранительных устройств;


• пуско-наладочные работы.

Присоединить воздушную магистраль к ресиверу, исключив возможность возникновения дополнительных напряжений от веса ее и температурных удлинений. Ресивер должен быть заземлен в соответствии с требованиями ПУЭ.

Техническое обслуживание ресивера:

При эксплуатации ресивера согласно утвержденному в эксплуатирующей организации графику в зависимости от режима работы необходимо организовывать периодическое диагностирование технического состояния ресивера с целью определения возможности его безопасной эксплуатации.

Техническое диагностирование в процессе эксплуатации проводят:

• после ремонтно-восстановительных работ с применением сварки;


• при выявлении случаев нарушения установленного регламента эксплуатации (повышения рабочего давления, расширения рабочих температур);


• при утрате паспорта сосуда;


• наступления сроков, установленных по результатам предыдущих технических диагностирований.

При вводе в эксплуатацию ресивер не подлежит регистрации в органах Ростехнадзора, так как для сосудов, работающих со средой 2-й группы (согласно ТР ТС 032/2013) при температуре стенки не выше 200°С, произведение значений рабочего давления (МПа) и вместимости (м3) не превышает 1,0 (п.215 ФНП).

Характеристики:

Модель РВ 500/10

Торговая марка Бежецкий завод "АСО"

Условия эксплуатации, °С от -20 до + 100

Марка стали Ст3пс

Толщина стенки, мм 4

Исполнение Вертикальный

Давление, бар 10

Объем ресивера, л 500

Присоединение, дюйм 1 1/2"

Габариты (ДxШxВ), мм 680х650х2000

Масса, кг 125

Страна производства Россия.
