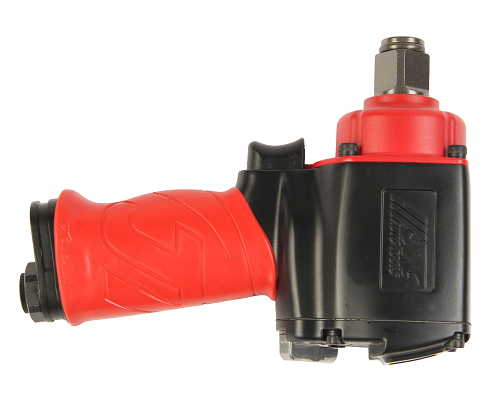

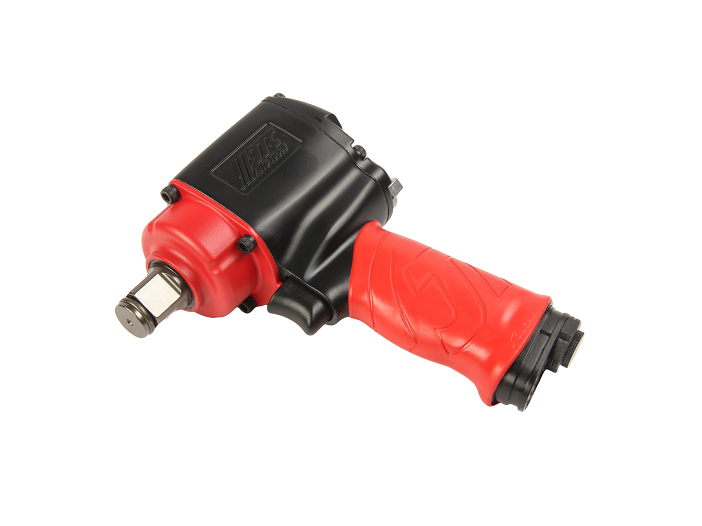

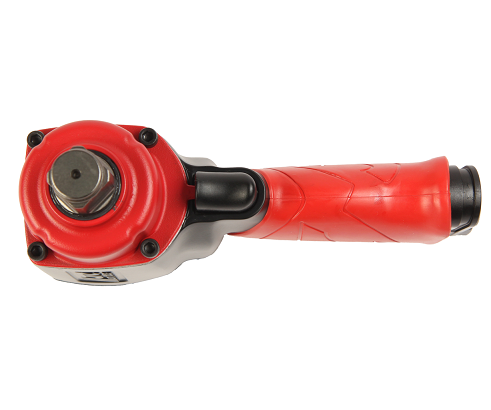

Пневмогайковерт ударный 3/4'' (2034Nm) 90-120PSI 9000об/мин JTC

• Производители: JTC Tools
• Модель: JTC-7215
• Доступность: В наличии

• 25 900р.

Пневмогайковерт ударный

Характеристики:

Тип: пневматический, ударный

Скорость вращеня: 9000 об⁄мин

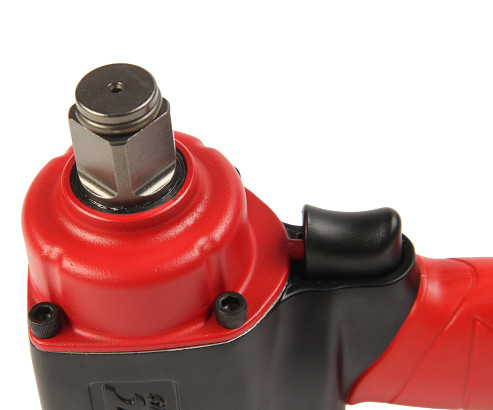

Посадочный квадрат 3/4"

Воздушный штуцер 1/4"

Рабочее давление: 90..120 psi

Максимальный момент затяжки: 2034Нм

Вес 1,8кг

Длина 138мм

Механизм: гиганский молоток

Максимальный размер головки: 1"- 5/8"

Характеристики:

Ширина, м : 0.17

Высота, м : 0.06

Длина, м : 0.19

Вес, кг : 1.96

ОБЩАЯ ИНСТРУКЦИЯ НА УДАРНЫЕ ПНЕВМОГАЙКОВЕРТЫ:

Данная инструкция должна быть изучена оператором перед началом эксплуатации пневмогайковерта. Должна быть доступна и понятна персоналу, эксплуатирующему инструмент, обслуживающему персоналу (сервис) и контролерам по технике безопасности.

1. НАЗНАЧЕНИЕ. Пневмогайковерт предназначен для закручивания и откручивания резьбовых соединений, где требуется высокая производительность и надежность соединения. Точность момента затяжки при работе пневматического гайковерта во многом зависит от степени износа гайковерта, качества сжатого воздуха и правильного построения пневмосети, от квалификации оператора.

2. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ГИГИЕНЫ ТРУДА. Оператор, перед тем как приступит к работе, должен пройти соответственное обучение и точно познакомиться с «ТРЕБОВАНИЯМИ БЕЗОПАСНОСТИ».

Особенно необходимо:

• Применять защитные очки.


• Всегда надо отключить инструмент от сети сжатого воздуха перед заменой ударных головок, проведением каких-нибудь регулировок на инструменте или перед консервацией пневматического гайковерта.

Несоблюдение этих условий может привести к травмам:

• Применять средства защиты слуха и зрения в условиях, где это необходимо.


• Применять защитные рукавицы.


• Гайковерт применять только в соответствии с назначением.


• Не превышайте давление сети для увеличения момента затяжки. Это повышает износ пневмогайковерта и ведет к потере гарантии.


• Не блокируйте пусковой рычаг в положении «работа».


• Рабочее место оператора должно быть свободно от посторонних предметов, которые могут привести к падению. Должно быть хорошо освещено.


• Не допускайте работу с поврежденными шлангами, следите за их состоянием.


• Помните, что гайковерт не защищает от поражения электрическим током.


• Обеспечьте свободный доступ к кранам отключения сжатого воздуха в случае аварии или разрыва шланга.

3. ПОДГОТОВКА К РАБОТЕ

•  Перед началом работы воздушный штуцер надо плотно соединить со шлангом подачи сжатого воздуха и зажать хомутом.


• Перед подключением гайковерта к сети сжатого воздуха рекомендуется продуть шланг, чтобы удалить воду и другие загрязнения.


• Применяйте шланги длиной не более 10-15 м, т.к. большая длина вызывает перепад давления, понижающий энергию удара.


• В случае необходимости применить более длинные шланги, сначала использовать шланг большего диаметра, а затем с рекомендованным диаметром.


• Соедините штуцер с шлангом и тщательно затяните хомутом.


• Проверьте, что пусковой рычаг не заблокирован в положении «работа» и только после этого подавайте сжатый воздух.

4. СМАЗКА

Рекомендуется работа сухим сжатым воздухом с созданием масляного тумана.

Соответственная смазка гайковерта во время работы необходима для того, чтобы обеспечить его высокую живучесть и надежность.

Учитывая интенсивную эксплуатацию пневмогайковерта, масло для смазки должно отличаться свойствами, предотвращающими износ и чрезмерный нагрев трущихся элементов, образование ржавчины и других продуктов окисления.

Рекомендованные веретённые масла, выполняющие вышеуказанные требования:

• И-20 (холодное время года),


• И-30 (теплый сезон).

Важные указания

Капельную масленку блока подготовки воздуха надо установить на уровень 3-4 капли на 1 м³ при максимальном расходе воздуха. Удаленность блока подготовки от гайковёрта — не более 7 метров. В исключительных случаях, когда сеть не имеет масленки, обязательно ежедневно перед началом работы следует через воздушный патрубок подачи сжатого воздуха наливать в инструмент 2-4 мл рекомендуемого масла. Надо повторять это действие через каждые 2 часа работы устройства.

Данное указание нужно обязательно соблюдать для более долгой и качественной работы любого пневмоинструмента.

Обнаружение во время гарантийного ремонта, что гайковерт работал без смазки или в гайковёрте содержится конденсат (влага) будет основанием потери гарантии.

5. РАБОТА

• После сборки всех элементов (параграф 3) установите на шпиндель ударную головку необходимого размера (обычно они черного цвета и изготовлены из сплава CrMo). Обратите внимание, такие головки не подходят для работы с воротками из-за свойств стали. Для работы с воротками используйте головки из сплава CrV (обычно они серебристого цвета или с хромированным покрытием).


• Гайковерт запускается после подключения его к сети сжатого воздуха, путем нажатия на рычаг включения.


• Во время работы гайковерт надо уверенно и крепко держать в руках, оказывая нажим, направленный в сторону скручиваемых поверхностей. Нажим осуществляется в пределах 150-200 ньютон (сопоставимо с тем, как взрослый человек облокотился на стол). Не оказывайте чрезмерное усилие прижима — это не приводит к увеличению производительности.


• Оптимальный момент затяжки достигается через 5-7 секунд после касания гайки сворачиваемых поверхностей. Не держите долго гайковерт в нагруженном состоянии — это приводит к преждевременному износу ударного механизма или поломке приводного шпинделя.


• Своевременно заменяйте изношенные ударные головки — слизанные края посадочной части головки быстро приведут к поломке приводного шпинделя.


• Будьте внимательны — остерегайтесь реактивного эффекта.


• Эффективная и производительная работа гайковерта требует сноровки оператора. Не допускайте «холостой» работы гайковерта — это приводит к выходу его из строя. Не направляйте гайковерт с установленным в него рабочим инструментом на себя и окружающих людей.


• Не допускайте чрезмерного перегрева зоны ударного механизма инструмента.


• Не работайте гайковертом как молотком. По окончании работы отключите сжатый воздух, отсоедините рукав от гайковерта и заткните отверстие подачи сжатого воздуха пробкой, чтобы грязь не попадала в гайковерт.

6. ОСМОТРЫ И РЕМОНТЫ ВНИМАНИЕ:

Все осмотры и ремонты проводить только после отключения устройства от сети сжатого воздуха.

Осмотры и ремонты, проведённые сторонними специалистами, автоматически снимают инструмент с гарантии.
