(копье) Приспособление измерения свободного хода педали

• Производители: СТОРМ
• Модель: CN14950
• Доступность: Под заказ
  Подобрать аналог?

• 13 900р.

Характеристика:

Бренд/Производитель СТОРМ

Диапазон измерения свободного хода педалей тормоза и сцепления 0-70 мм

Точность измерения 0,5 мм

Масса 0,76 кг

Габаритные размеры 620x50x50

Гарантия 24 месяца

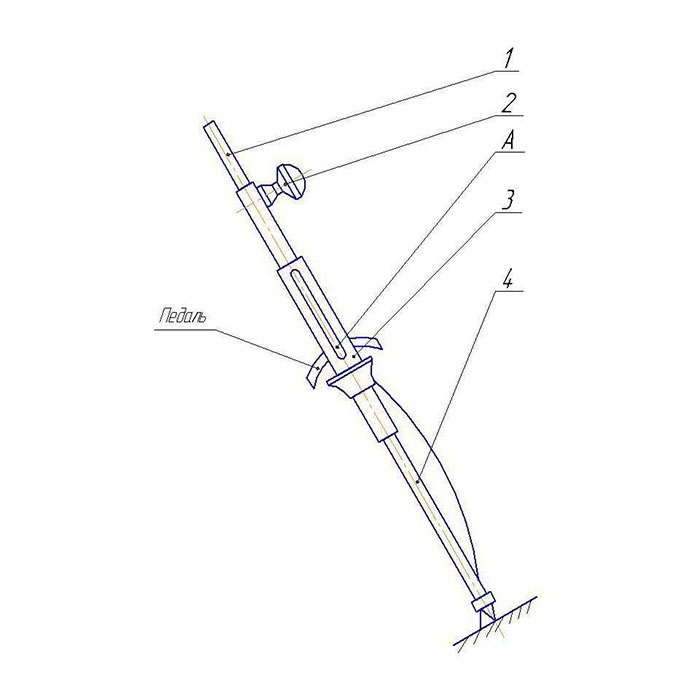

Прибор предназначен для проверки свободного хода педалей тормоза и сцепления. Подробный состав данного прибора, представлен на рисунке 1.

1-трубка;

2-винт;

3-трубка;

4-стержень;

А-Риска на трубке 1

Методика выполнения проверки свободного хода:

 1. Подготовить приспособление для проверки свободного хода педалей тормоза и сцепления к работе. Для этого необходимо совместить нулевую отметку на шкале муфты 3 (см. рисунок) с риской А на трубке 1 и зафиксировать муфту 3 в этом положении резиновым кольцом

2. После этого установить приспособление в кабине машины, уперев его острием стержня 5 в полик кабины возле проверяемой педали.

3. Ослабив винт 1, добиться такого взаимного расположения трубки 2 и стержня 5 приспособления, чтобы фланец муфты 3 находился под педалью, свободный ход которой проверяется.

4. Зафиксировать винтом 1 взаимное положение трубки 2 и стержня 5.

5. Нажатием ноги на педаль выбрать ее свободный ход, удерживая приспособление в выбранном положении. При этом муфта 3 вместе с резиновым кольцом 4 переместится по трубке 2 на величину свободного хода педали и останется в этом положении.

Величина свободного хода педали будет соответствовать делению шкалы муфты 3, напротив которого после проведения проверки будет находиться риска А трубки 2.

Внимание! В случае, если свободный ход педалей отличается от указанного в нормативно-технической документации, произвести регулировку свободного хода педалей в соответствии с указаниями нормативно-технической документации и произвести повторную проверку величины свободного хода педали.
